MiniTRX-Z

MiniTRX-Z

MiniTRX-Z 是合佳興推出的一款基于A(yíng)DI公司AD9361芯片的低功耗小尺寸開發板,可顯著縮短用戶產品的設計周期。
HJX MiniTRX-Z has been added to ADI's RadioVerseTM 3rd Party Reference Designs and Hardware

產品詳情

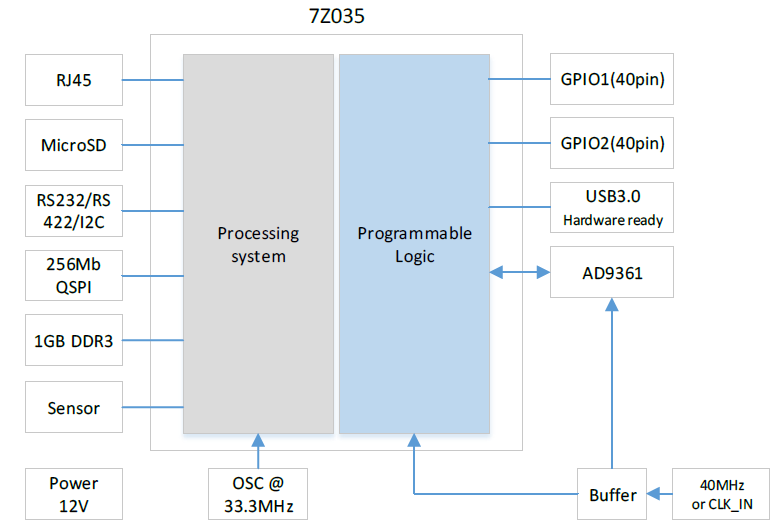

  主要參數:


-          FPGA芯片:Xilinx Zynq XC7Z035-2FFG676I

-          DDR芯片:1GB DDR3

-          FLASH芯片:256Mb QSPI

-          存儲接口:MicroSD

-          網口:10/100/1000M

-          USB接口:USB 3.0

-          通信接口:RS232/RS422/IIC

-          傳感器:溫濕度傳感器

-          用戶接口:GPIO

-          接收LNA 范圍:300 MHz~6 GHz

-          RF數字步進衰減(DSA)范圍:0~ 31.5 dB(1MHz to 4GHz),步進0.5 dB

-          直通LNA DSA 支持輸入輸出范圍:70MHz ~ 6.0 GHz

-          尺寸大小: 140mm*95mm



\

  MiniTRX-Z 開發流程

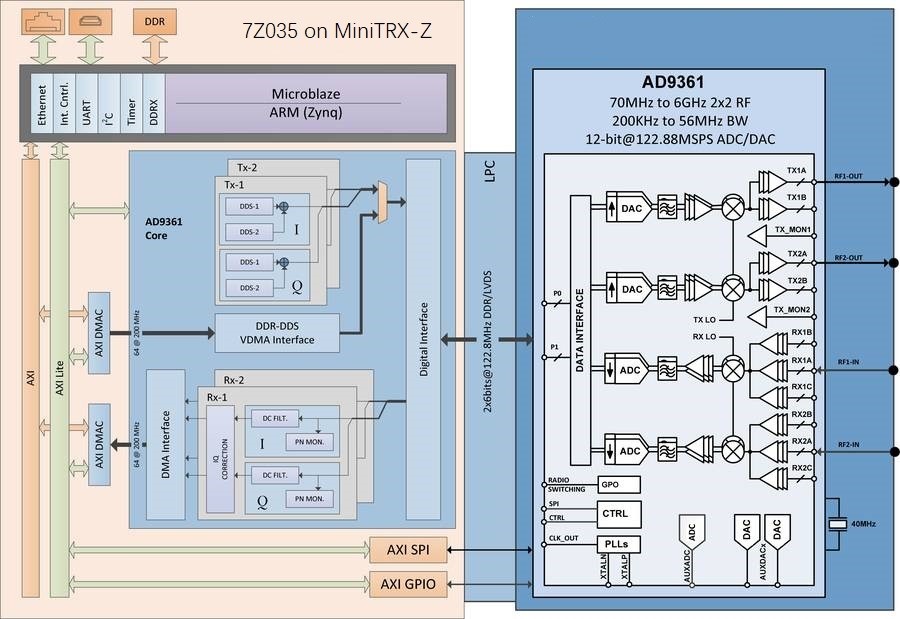

  開發流程實現了AD9361射頻收發機之間的數據接口,通過該數據接口,基帶信號混合到射頻,實現從發射機到接收機的空中回送。AD9361和Zynq SoC之間的數據路徑和控制信號如下圖所示。
  -  MiniTRX-Z No-OS 軟件:基于 ADI的 AD9361 No-OS API Branch 2017_R1

\

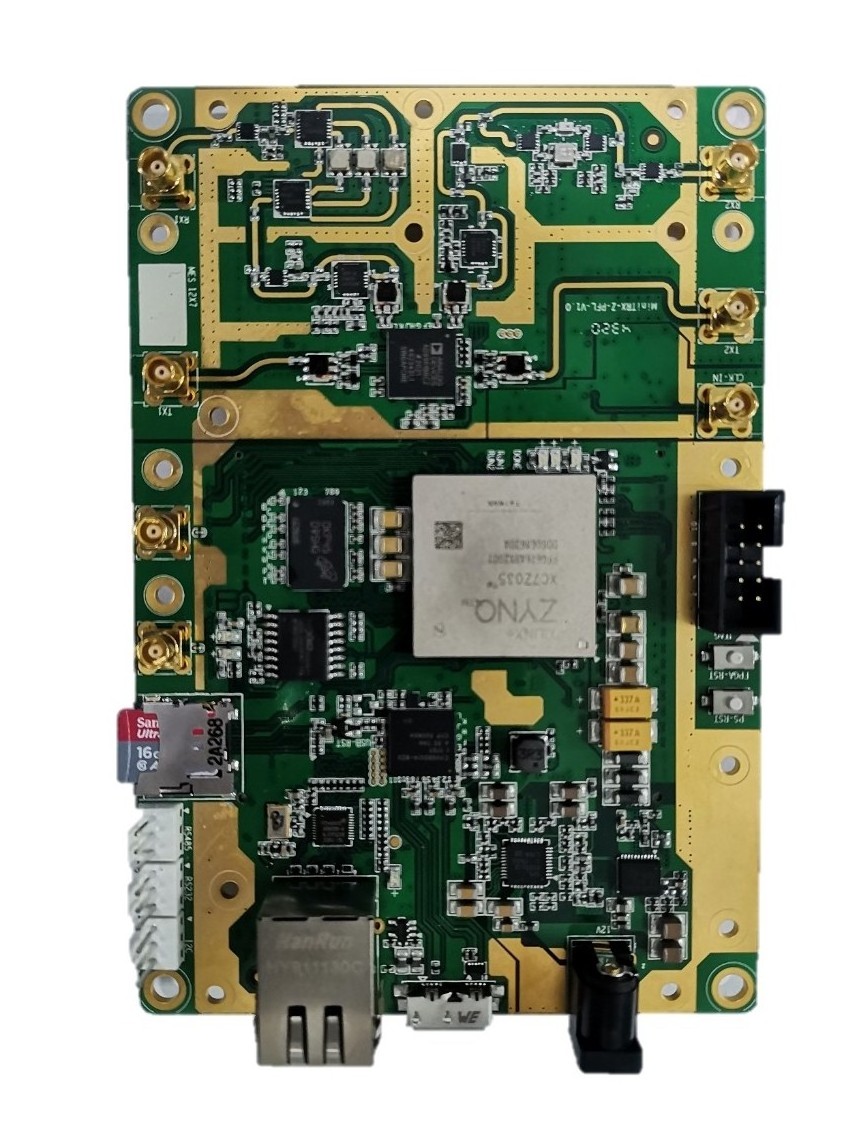

 MiniTRX-Z Interface

(1)     MCX AD9361 RX1

(2)     MCX AD9361 TX1
(3)     MCX AD9361 TX2
(4)     MCX AD9361 RX2
(5)     MCX CLK_IN ( 可選外參考時鐘)
(6)     JTAG
(7)     Power 12V
(8)     USB3.0
(9)     RJ45
(10)   I2C
(11)   RS232
(12)   RS422

(13)   MicroSD


 入門指南
 本指南將向您展示如何設置MiniTRX-Z板和您的計算機開始。
 MiniTRX-Z Getting Started Guide v1.1.pdf
